Een lamppunt bedienen en tegelijk stroom op dezelfde plek hebben, dat is precies waar een schakelaar-stopcontactcombinatie handig voor is. Deze klus is goed te doen, maar alleen als je netjes werkt en geen stap overslaat. Bij elektra gaat het snel mis: kortsluiting, elektrocutie, brandwonden, brand en zelfs hartstilstand zijn reële risico’s.
Deze klus valt in de categorie matig en duurt meestal 30 tot 60 minuten per combinatie. Je hebt er doorgaans 1 persoon voor nodig. Werk je aan een nieuwe groep in de meterkast, aan de hoofdverdeelinrichting, met driefasenspanning of krachtstroom, of in vochtige ruimtes zoals badkamerzone 1 en 2, laat het dan over aan een erkend elektricien.
Wat heb je nodig
Voor het aansluiten van een stopcontact met schakelaar gebruik je deze materialen en dit gereedschap:
- striptang
- kniptang
- spanningszoeker of multimeter
- geïsoleerde schroevendraaier
- boormachine, voor een inbouwdoos
- gatenboor of muurfrees, voor een inbouwdoos
- plamuurmes, voor afwerking
- stopcontact met schakelaar combinatie, inbouw of opbouw, ongeveer €5,58 tot €50,89
- inbouwdoos voor volle of holle wand, ongeveer €1,97 tot €4,79 per stuk
- afdekraam en wip
- VD-draad in bruin, blauw, zwart en geel/groen, minimaal 2,5 mm2, ongeveer €1,00 tot €2,95 per meter
- pluggen 6 mm
- schroeven
- lasklemmen of rapidklemmen
- snelgips, voor afwerking
De totale materiaalkosten liggen voor een gemiddelde klus vaak tussen €10 en €70, afhankelijk van type en merk.
Voor je begint
Schakel eerst de stroom uit in de meterkast. Zet de betreffende groep uit, en schakel ook de hoofdschakelaar en aardlekschakelaar uit. Controleer daarna met een spanningszoeker of multimeter of het punt echt spanningsvrij is.
Gebruik geïsoleerd gereedschap. Informeer ook huisgenoten dat je aan de elektriciteit werkt, zodat niemand per ongeluk de stroom weer inschakelt terwijl jij bezig bent.
Let vooraf ook op de plaats van de combinatie. Een veelgebruikte hoogte is ongeveer 105 cm vanaf de vloer, zodat de schakelaar prettig te bedienen is. In vochtige ruimtes gebruik je alleen geschikte IP-geclassificeerde materialen.
Stopcontact met schakelaar aansluiten in 6 stappen
1. Schakel de stroom uit en controleer
Zet in de meterkast de betreffende groep uit, samen met hoofdschakelaar en aardlekschakelaar. Controleer daarna met een spanningszoeker of multimeter of er echt geen spanning meer op staat.
Sla deze controle niet over. Werken zonder volledig uitgeschakelde stroom is levensgevaarlijk en kan leiden tot elektrocutie of kortsluiting.
2. Monteer de inbouwdoos of muurplaat
Plaats de muurplaat of inbouwdoos op de gewenste positie. Zorg dat de inbouwdoos gelijk valt met de muur.
Valt de doos te diep, gebruik dan eventueel verhogingsringen. Dat maakt het monteren straks netter en voorkomt problemen bij het afwerken.
3. Strip de installatiedraden
Strip de uiteinden van de draden met een striptang. Houd ongeveer 0,5 tot 1 cm blank koper aan.
Strip niet op gevoel als op het product of in de handleiding een lengte staat aangegeven. De juiste striplengte helpt om de draad stevig in de klem te zetten zonder losse koperdeeltjes.
4. Sluit de draden op de combinatie aan

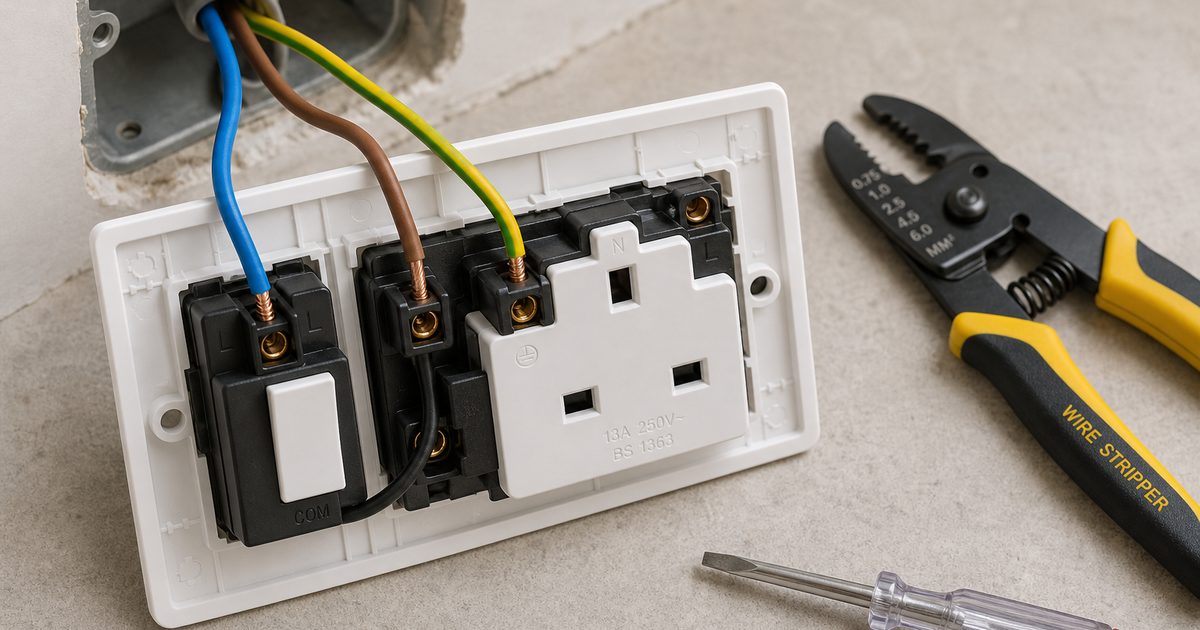

Sluit nu de bedrading aan op het element. Gebruik de bruine fasedraad op L of P, de blauwe nuldraad op N, de geel/groene aardedraad op de aardklem en de zwarte draad als schakeldraad.
De aardedraad sluit je altijd in het midden aan. Gebruik voor stopcontacten een draaddoorsnede van minimaal 2,5 mm2. Moeten er meer dan twee draden op een aansluitpunt komen, gebruik dan lasklemmen.
Controleer altijd ook het aansluitschema van het specifieke merk of type. De klemmen kunnen per fabrikant verschillen.
5. Bevestig het element stevig
Plaats het binnenwerk in de inbouwdoos of op de muurplaat. Schroef de bevestigingsschroefjes stevig vast.
Controleer tijdens het plaatsen of de draden nergens klem komen te zitten. Losse of beschadigde verbindingen kunnen oververhitting, kortsluiting of brand veroorzaken.
6. Werk af en test
Plaats het afdekraam en de drukknop of wip. Schakel daarna de stroom weer in en test zowel het stopcontact als de schakelaar.
Test direct of beide functies goed werken. Zo merk je meteen of een draad niet goed vastzit of verkeerd is aangesloten.
Veelgemaakte fouten
Werken met spanning
De grootste fout is beginnen zonder de stroom volledig uit te schakelen en te controleren. Zet altijd groep, hoofdschakelaar en aardlek uit, en controleer daarna met een spanningszoeker.
Verkeerde draaddikte gebruiken
Gebruik voor stopcontacten minimaal 2,5 mm2 VD-draad. Een te dunne draad kan oververhit raken en brand veroorzaken.
Verbindingen niet stevig vastzetten
Draden die los in de klem zitten, geven kans op oververhitting en kortsluiting. Trek na het aansluiten altijd even voorzichtig aan de draad om te voelen of hij vast zit.
Aarding vergeten
De geel/groene draad hoort op de aardklem. Zonder correcte aarding neemt het risico op een elektrische schok toe bij een defect.
Onhandige of onveilige plek kiezen
Een combinatie op ongeveer 105 cm hoogte is in de praktijk prettig te gebruiken. In vochtige ruimtes is extra aandacht nodig voor de juiste materialen en de juiste plaatsing.
Handige tips tijdens het aansluiten
Kies kabels, schakelaars en contactdozen die gecertificeerd zijn. Dat helpt om storingen en slechte passing te voorkomen.
Controleer ook altijd of de inbouwdoos vlak met de muur zit. Een scheef of te diep geplaatst doosje maakt de afwerking onnodig lastig.
Werk je aan een situatie die ingewikkelder is dan alleen vervangen of aansluiten op een bestaand punt, schakel dan een erkend elektricien in. Dat geldt zeker bij complexe aanpassingen of als je twijfelt over de veiligheid.
FAQ
Kun je een stopcontact aansluiten op een schakelaar?
Ja, dat kan met een combinatie-element dat beide functies op één plek samenbrengt.
Welke draadkleuren gebruik je?
Bruin is de fasedraad, blauw de nuldraad, geel/groen de aardedraad en zwart de schakeldraad.
Maakt het uit waar bruin en blauw op het stopcontact komen?
Bij een Nederlands stopcontact maakt de volgorde van bruin en blauw meestal niet uit.
Wat is een handige hoogte voor deze combinatie?
Een veelgebruikte standaardhoogte is ongeveer 105 centimeter vanaf de vloer. Zo is de schakelaar comfortabel te bedienen.
Wanneer schakel je een elektricien in?
Doe dat bij een nieuwe groep in de meterkast, werkzaamheden aan de hoofdverdeelinrichting, driefasenspanning of krachtstroom, installaties in badkamerzone 1 en 2, of als je twijfelt over de veiligheid.
